Котел КВ 470 КВт на самотяге в Якутске

Твердотопливный промышленный котел 470 КВт на самотяге

Основные характеристики:

• мощность 470 КВт, 0,47 МВт, 0,4 ГКал;
• максимальная температура 115 град;
• топливо – каменный и бурый уголь;
• давление не более 0,6 МПа;
• отапливаемый объем от 10700 до 15300 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла в Якутске или любого другого города вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

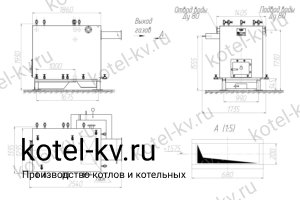

Котел КВ 470 КВт без дымососа. Чертеж Водогрейный котел 470 КВт на самотяге изготавливается из стальных труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Каркас изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Декоративная обшивка выполнена из полимерного оцинкованного листа. Для очистки конвективных секций в обмуровке предусмотрены лёгкосъёмные люки. Конструкция теплогенератора состоит из двух блоков - топки и конвективной части. В топку загружается и сжигается твердое топливо – уголь. В нижней части топочной камеры укладываются колосники, боковые и верхняя стенки выполнены из труб с вваренной стальной полосой. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.

Циркуляция котла 470 КВт обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Почему прмышленный котел 470 КВт эффективно работает на самотяге?

Для образования тяги в дымовой трубе в осенне-весенний период, ее необходимо прогреть. Прогрев трубы производится дымовыми газами, но пока тяги в ней нет, дымовые газы плохо идут по конвективным пакетам котла, возможно задымление в котельной, растопка происходит тяжело, труба очень долго прогревается. Поэтому в конструкции котла, в топке предусмотрен обводной газоход, направляющий горячие газы мимо конвективных пакетов. В газоходе имеются шиберы, которые регулируют поток газов. Два режима переключения: 1 газы идут по котлу и нагревают воду, 2 газы идут по обводному газоходу и прогревают трубу. В начале растопки котла, включив режим 2 вы прогреваете трубу и устанавливаете в ней стабильную тягу. После появления тяги вы включаете режим 1 и котел работает в стандартном режиме, нагревая воду до 115 град.

В конструкции котла заложено минимальное сопротивление газов. Конвективные панели выполнены с большим шагом. Для того, чтобы не потерять коэффициент передачи после увеличения шага, поверхностей нагрева в котле, больше, чем в котлах с традиционной конструкцией, он более габаритный. Но при этом данная конструкция дает вам высокое КПД и эффективную работу на самотяге в осенне-весенний и зимний период.

Данная технология является разработкой Котельного завода и имеет патент на изобретение.

Данный котел эффективно работает при наличии дымовой трубы высотой не менее 18-20 метров и диаметром не менее 300 мм.

Принцип работы водогрейного котла 470 КВт

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 град.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. Через дымовую трубу уходят в атмосферу.

Водогрейный котел 470 КВт на самотяге должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения котла 470 КВт на самотяге в Якутске вы можете купить на нашем котельном заводе.

Подключение котла КВ

Схема подключения котла КВ без дымососа Подключение и монтаж производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения промышленного котла 470 КВт.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Водогрейный котел 470 КВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации котла 470 КВт представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе котел 470 КВт на самотяге подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей  и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Промышленные котлы на самотяге имеют сертификат соответствия ТР ТС 010, ТР ТС 032.
