Дровяной котел 0.4 МВт с большой топкой в Якутске

Водогрейный дровяной котел 0.4 МВт с большой топкой в г Якутск. Характеристики:

• мощность 400 КВт, 0,4 МВт, 0,34 ГКал;
• максимальная температура 115 °С;
• топливо – доски, поленья длиной до 2 метров;
• давление не более 0,6 МПа;
• отапливаемая площадь котла от 3000 до 4300 кв м, отапливаемый объем от 9000 до 13000 м3 (в зависимости от минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность дровяного котла в Якутске или любом другом городе вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание котла

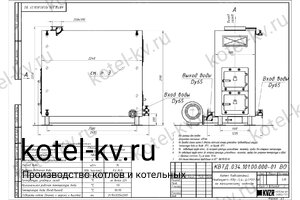

Дровяной котел 0.3 МВт с большой топкой с колосниками чертеж

Конструкция теплового котла на дровах 0.4 МВт с большой топкой состоит из топки и конвективной части. В топку загружается и сжигается твердое древесное топливо. Габаритная топка предназначена для удобного сжигания досок и поленьев длиной до 2 метров. Боковые и верхняя стенка топки котла выполнены из труб с вваренной стальной полосой. Газоплотная топка обеспечивает полное сжигание топлива. Топка газоплотного исполнения и качественная изоляция снижают теплопотери и исключают присосы холодного воздуха в топочную часть котла. Горячие газы выходят из топки и поступают в конвективные секции. Благодаря развитой конвективной части температура уходящих газов снижается до 200-180 °С. Для защиты конвективной части от сажестых отложений на выходе из топки расположена поворотная камера, обеспечивающая дожиг мелких и легких частиц.

Промышленный дровяной котел 0.4 МВт с большой топкой изготавливается с каркасом под обмуровку из профильной трубы сталь 10, 20, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка котла выполнена из полимерного оцинкованного листа. Для очистки конвективных секций в обмуровке предусмотрены съёмные люки.

Циркуляция нагревательного дровяного котла КВ 400 кВт с длинной топкой обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Топка котла может быть выполнена из колосниковой топки или топки ОУР.

Устройство и описание колосниковой топки

Колосниковая топка котла Котел на дровах 0.4 МВт имеет габаритную топку длиной 2 метра. Длина топки позволяет загружать кусковые отходы - дрова и доски без предварительного распила. В нижней части топки укладываются чугунные колосники с отверстиями для подачи воздуха и провала золы. Воздух под колосники подается при помощи дутьевого вентилятора.

Зола выгребается вручную, через зольный короб, расположенный под чугунными колосниками.

Устройство и описание топки ОУР

Устройство топки ОУР

Топка ОУР применяется для слоевого сжигания твердого топлива - дров. ОУР – это низ топочной части котла. Рама топки представляет собой ряд труб, по которым движется нагреваемая в котле вода, между которыми вварены полосы металла с отверстиями для подачи воздуха в топку. На решетке ОУР происходит сгорание топлива. За счет движения теплоносителя и воздуха трубы топки охлаждаются. Маленькие отверстия в полосе не дают проваливаться в зольник недогоревшему топливу. Отверстия расположенные по всей решетке, обеспечивают равномерное распределение подачи воздуха в слой топлива и отсутствие провала золы в нижний короб котла. Механический и химический недожег топлива в тепловых котлах на дровах 0.4 МВт с большой топкой минимален.

Принцип работы котла 0.4 МВт на дровах с большой топкой

Твердое древесное топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 °С.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива вентилятором в короб подается воздух, через отверстия в решетке поступает в топку. Образующиеся зола выгребаются в котельный зал, через зольник. Горячие дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. Для преодоления сопротивления газоходов и золоуловителя перед дымовой трубой монтируется дымосос Д 3,5. Далее газы через дымовую трубу поступают в атмосферу.

Напольный котел КВр 400 кВт на дровах с большой топкой должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла

Подключение и монтаж производятся по проекту.

Схема подключения котла КВр на дровах В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения производственного дровяного котла 0 4 МВт с большой топкой.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований:

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Российский котел 0.4 МВт на дровах с большой топкой должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации отечественного дровяного котла 0.4 МВт с большой топкой представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя
